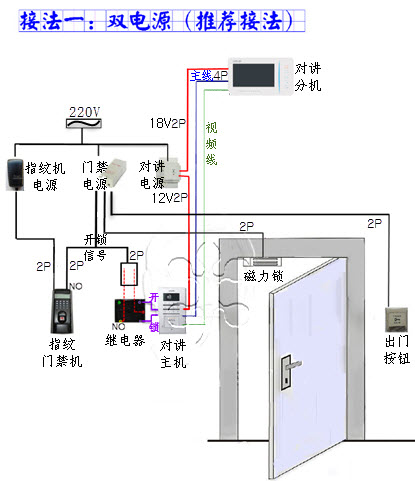

楼宇对讲主机和指纹门禁机共用一把磁力锁接线图

以立林JB-304MGCW主机、JB-304VCW分机为例

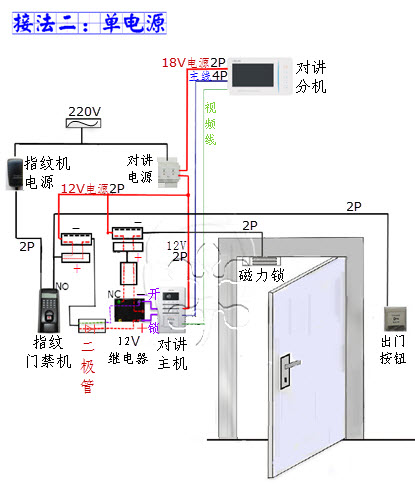

「说明：接法二，其实对于立林的楼宇对讲，主机待机状态下，开锁信号+是通过继电器隔离的，可以不用加1N4148二极管，图中增加主要是考虑指纹门禁机和对讲主机同时执行开锁动作时，防止12V回流。所以从理论上而言，继电器线圈+两个方向都应该加装隔离二极管，最为保险。」
